今回は、業務の合間に進めている検証の進捗メモと備忘録。
建物形状による窓への日射取得の解析を進める。
コンポネート配置は下記リンク記事を参考に加工しています。
Building Environment Design.com「積算日射量」

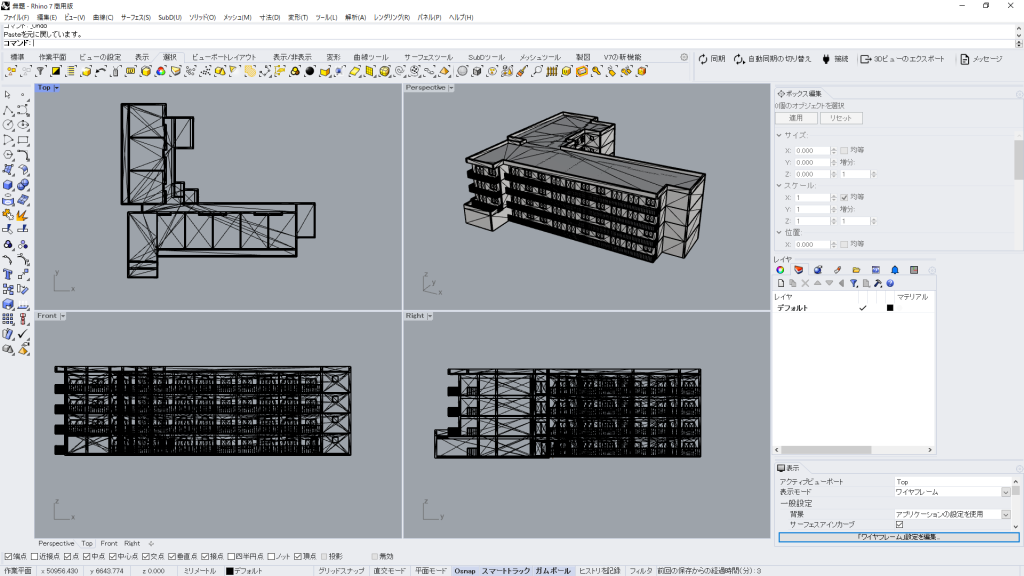

RevitからFBXデータを書き出し、Rhinoに取り込む。

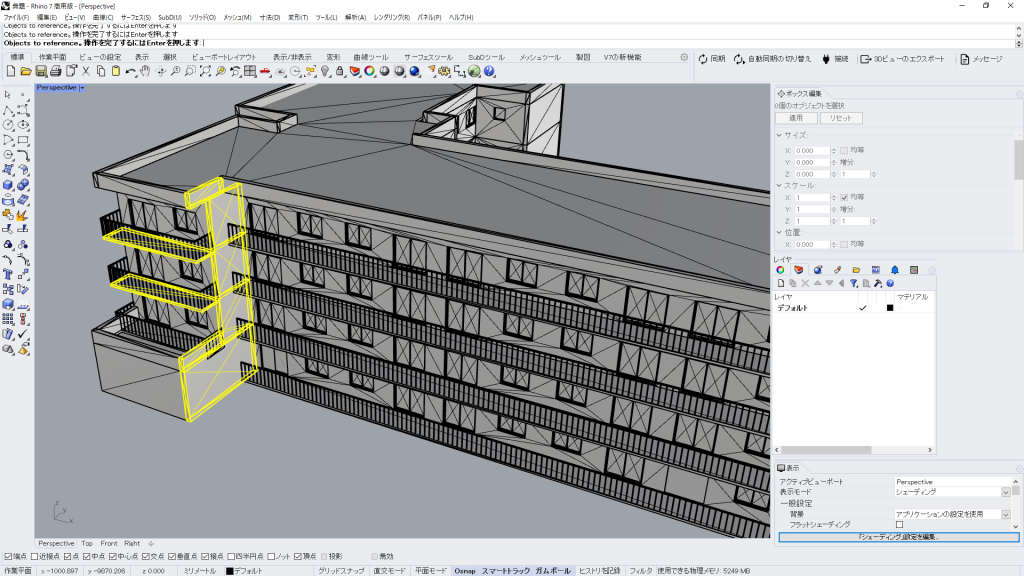

解析したい開口部を選択しオフセットする。

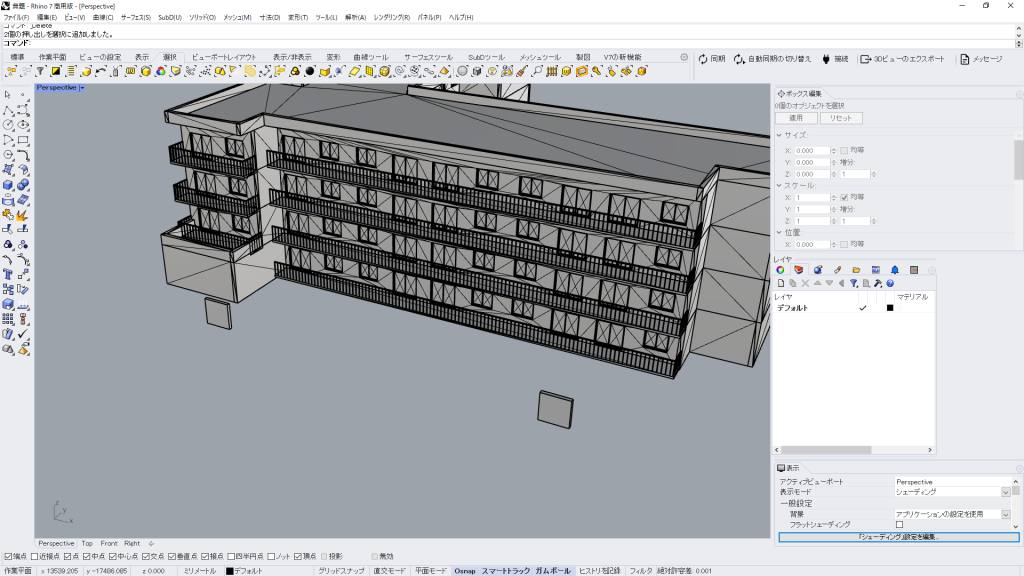

FBXデータのままでは、データ形式が複雑で解析に時間がかかるので、簡単なソリッドを作る。

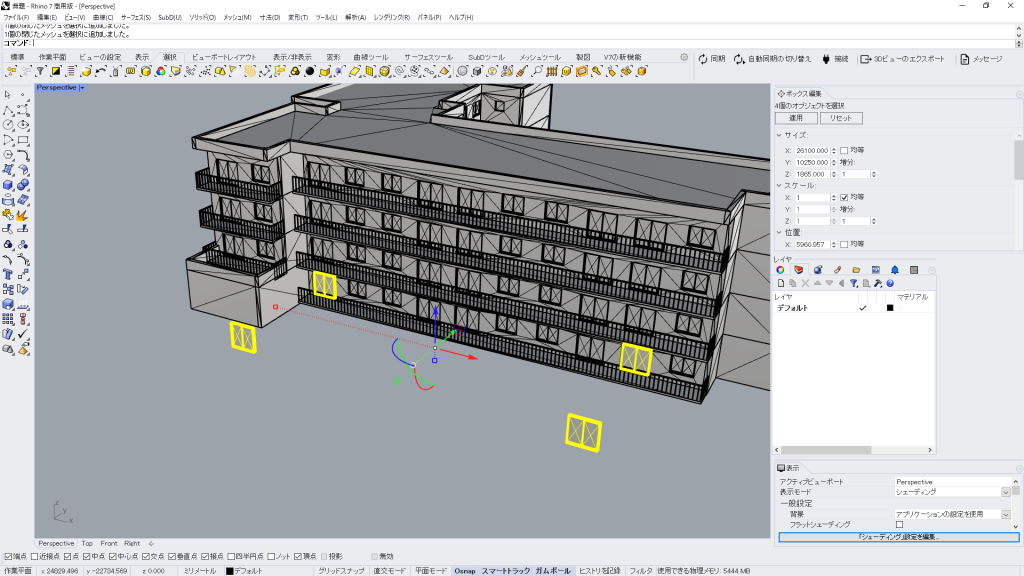

簡単な立方体に変更し、元の窓の位置に戻す。

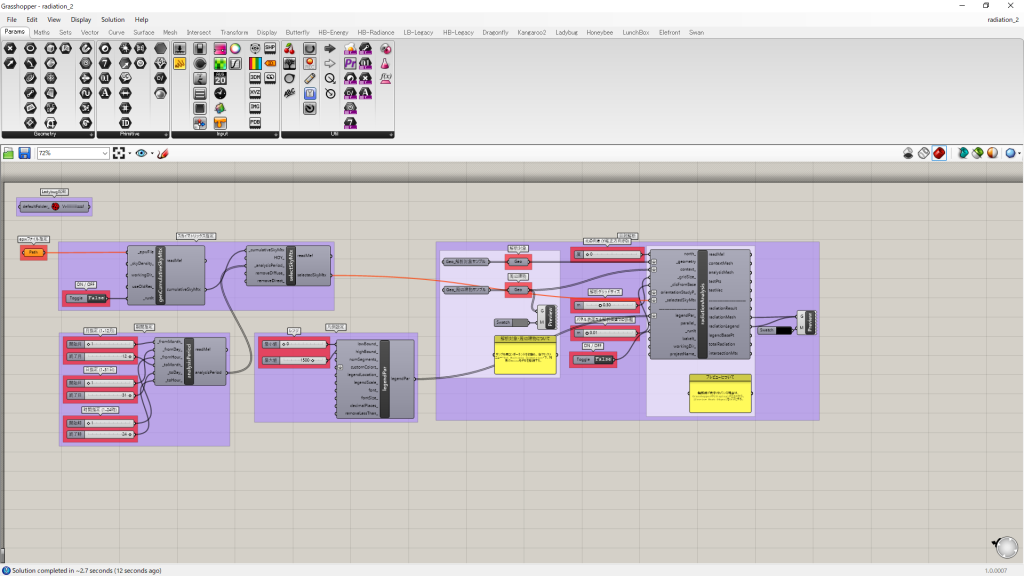

コンポネートを配置する。

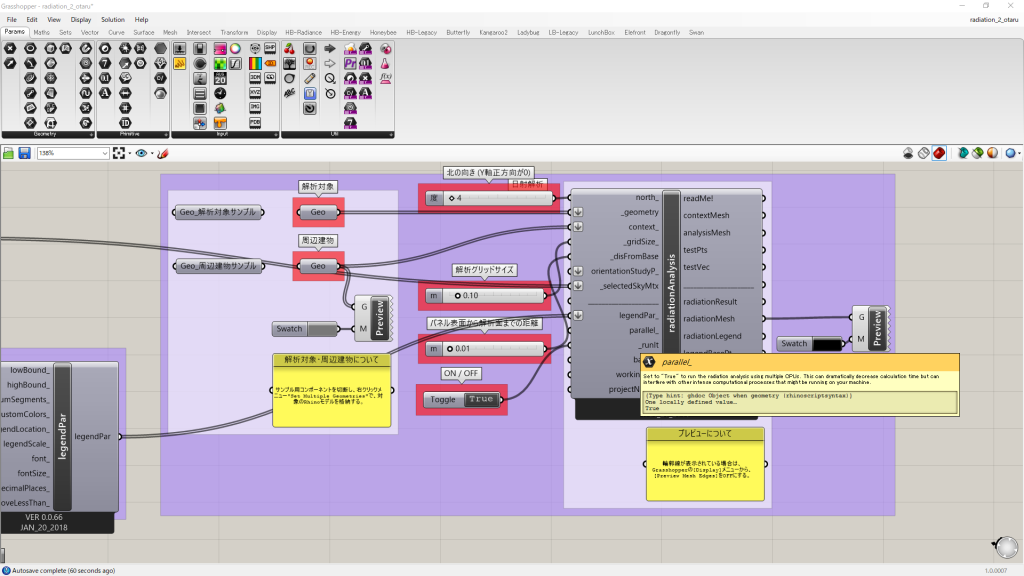

解析対象と障害物を赤丁する。
障害物は隣接する壁とバルコニー床として、選択する。

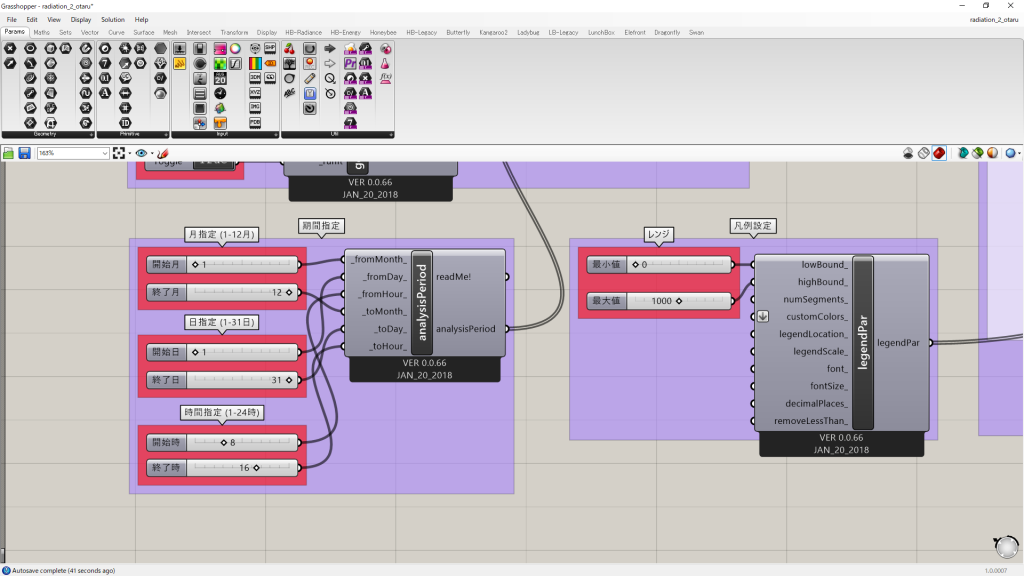

時間指定を太陽の出ている時間として、８時〜１６時とする。
解析グリットサイズを適切に設定して、解析を進める。
解析に不要なモデルは削除した方が、結果表示が早い。
（ここの解析は、やや時間がかかる）

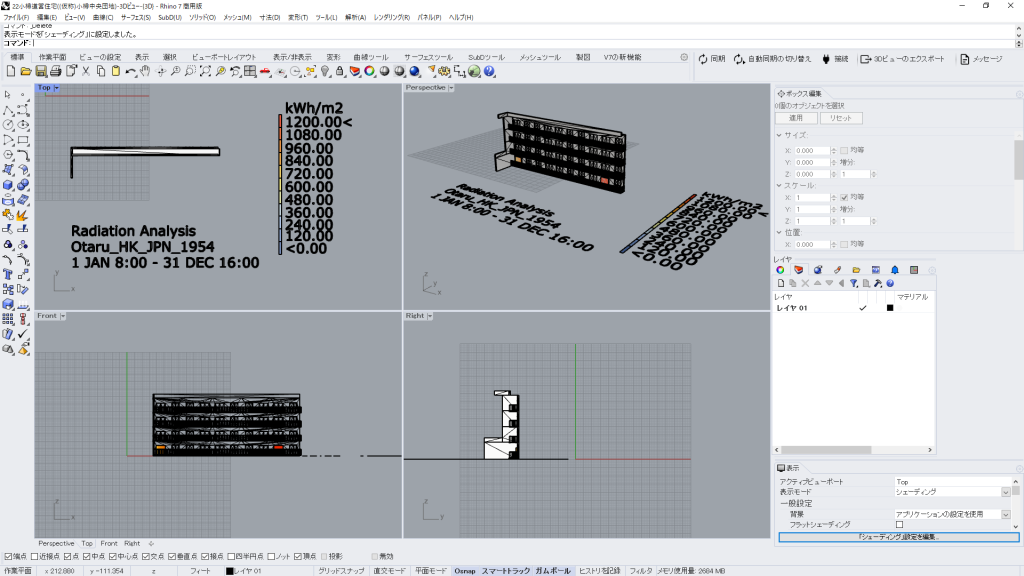

解析結果。
年間で、影側は800程度に対して、影響を受けない部分では1100程度の数値が出た。
影側は72％程度の日射取得になる。
正面より。
取得量を数値として吐き出すコンポネートを追加したい。
